主要特點：
l 電化學檢測方式，預熱時間短，可靠穩定；
l 檢測范圍：0-5PPM；
l 分辨精度：0.001PPM；
l 使用溫度范圍寬：-20~45℃；
l 3年以上使用壽命；
l 3.3或者5VDC供電；IIC輸出、TTL串口輸出，從機模式；
l 檢測精度高，適合專業檢測大量使用
主要應用：
l 賓館、展覽館、醫院、商場、飯店、機場、火車站、娛樂廳、影劇院等其他公共場所；
l 家庭、別墅、辦公樓、會議室、教室等場所；
l 廠房、車間、溫室、潔凈室等各種工業應用場合；

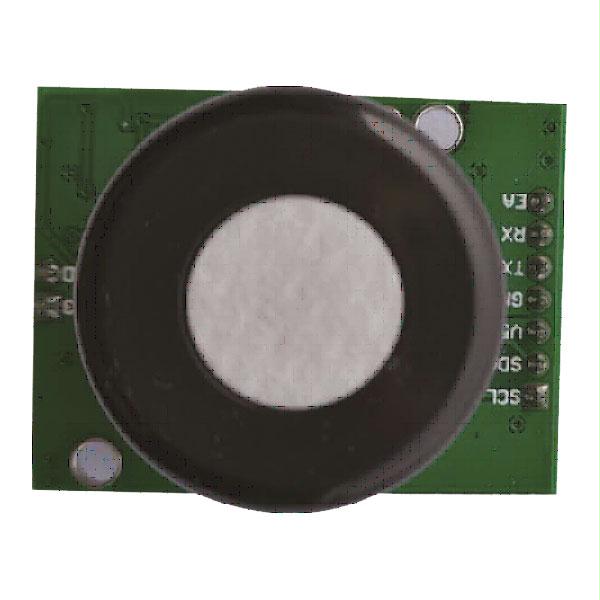

電氣參數和引腳定義：
|
順序 |
引腳標記 |
參數名稱 |
數據 |
備注 |
|
Pin 1 |
SCL |
I2C引腳 |
|
|
|
Pin 2 |
SDA |
I2C引腳 |
|
|
|
Pin 3 |
5VDC |
供電電壓 |
最多 5V±0.1V |
DC:Pin3(+5v) ， Pin4(GND) |
|
Pin 4 |
GND |
地（負極） |
|
公共地 |
|
Pin 5 |
TX/A |
TTL UART |
|
9600BPS,8bit,無校驗，1停止位 默認地址為:01 |
|
Pin 6 |
RX/B |
TTL UART |
|
|
|
Pin 7 |
EA |
串口輸出使能控制 |
|
|
|
|
||||
|
Pin 1 |
3.3V |
|
|
此引腳不能作為電源輸入 |
|
Pin 2 |
GND |
|
|
|
特性參數：
|
探測氣體 |
甲醛 |
|
探測原理 |
電化學氣體檢測原理 |
|
預期使用壽命 |
3年以上 |
|
工作電壓 |
5VDC或者3.3VDC |
|
功耗 |
﹤40 mW |
|
預熱時間 |
﹤30分鐘 |
|
響應時間 |
對90%的改變 <20秒 |
|
測量范圍 |
0-5PPM |
|
分辨精度 |
|
|
重復精度 |
|
|
檢測誤差 |
|
|
零點漂移(使用壽命內) |
|
|
工作溫度 |
-20～45℃ |
|
工作濕度 |
5～95%RH，不冷凝 |
|
存儲條件 |
-40～60℃ |
|
重量 |
15g |
|
外型尺寸 |
32mm(長)×24.5mm(寬)×17.6mm(高) |
外形尺寸圖：
數字接口使用說明：
I2C接口使用說明：
1、注意事項
IIC接口已接10k上拉電阻；
默認IIC地址為0x2A；若需修改請參考Modbus協議說明；
數據格式0x55 電壓高位 電壓低位 HCHO高位 HCHO低位 0x55……
請用IICdata【0】和IICdata【5】來保證數據準確，單位是ppb(如果以ppm作單位，則除以1000)；
2、讀取例程：
Uchar IICdata【7】；
void JQ_Read(void)
{
Unsignedchar i;
Start(); //發送開始條件
IIC_ Write (0x2B); //發送地址+讀
if(I2C_Get_Ack()) //等待ACK
{
Stop(); //無ACK則停止
return;
}
//進入數據收取
for(i=0;i<8;i++) //收取8位數據
{
Delay_us(2);
IIC_read(&IICdata [i]);
if(i<7) //倒數一位停止發送ACK（注意這里很重要）
I2C_Send_Ack(); //收到數據發送ACK
}
Stop(); //停止條件
}
標準modbus RTU協議說明：
1、串口設置
波特率9600，無校驗，數據位8，停止位1。
萬能通訊命令16進制：00 03 00 00 00 01 85 DB （不清楚設備地址可用此找回）
2、接口說明
可直接使用串口線的5V供電進行調試，若不使用串口線電源，請接入GND（地\電源負極），TX（模組串口發對應串口線收），RX（模組串口收對應串口線發）對應接口。調試不通請交換串口線再試。
3、寄存器描述
|
寄存器 |
小數點個數 |
|
|
40001 |
3 |
存儲參數濃度值（ppm） |
|
40002 |
|
參考電壓*10000 |
|
40003 |
|
|
|
40004 |
|
|
|
…. |
|
|
|
40009 |
|
內部參數請勿修改 |
|
40010 |
|
內部參數請勿修改 |
|
40011 |
|
內部參數請勿修改 |
|
40012 |
|
內部參數請勿修改 |
|
40013 |
|
內部參數請勿修改 |
|
40014 |
|
內部參數請勿修改 |
|
40015 |
|
內部參數請勿修改 |
|
40016 |
|
內部參數請勿修改 |
|
40017 |
|
IIC地址（不可修改） |
|
40018 |
|
寄存器鎖定位（修改其它參數前需先將此位改為十進制24）斷電自動鎖定 |
|
40019 |
|
設備型號（可根據需求定制，也可自行修改）默認0x10 |
|
40020 |
|
串口通訊地址（默認為1） |
|
|
|
|
|
|
|
|
|
|
|
|
例子：
發送：01 03 00 00 00 01 84 0A
返回：01 03 02 00 38 B9 96
其中00 38為甲醛數據，0x00*256+0x38=56ppb（0.056ppm）
使用注意事項：
（1） RS485通訊線需用屏蔽雙絞線，必要時需要2個250Ω終端匹配電阻。
（2） 使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在，避免直接光照和雨淋。
（3） 長時間在大于90%RH的高濕環境下工作，將引起漂移。
（4） 避免將元件放在鹽霧，酸性或氧化氣體（二氧化硫、鹽酸等）環境中。
